کنتاکتور چیست؟ کاربرد، انواع و نحوه عملکرد
کنتاکتور چیست؟ کاربرد، انواع و نحوه عملکرد
در این مقاله قصد داریم به این سوال پاسخ دهیم که کنتاکتور چیست؟ کنتاکتور یک تجهیز الکترومکانیکی برای قطع و وصل مدارهای الکتریکی است که امکان کنترل بارهای پرقدرت را با استفاده از یک مدار فرمان فراهم میکند. این وسیله در تابلوهای برق، مدارهای راهاندازی موتور، سیستمهای روشنایی و تجهیزات صنعتی کاربرد زیادی دارد. کنتاکتور از بخشهایی مانند بوبین، کنتاکتهای اصلی، کنتاکتهای کمکی و هسته مغناطیسی تشکیل میشود. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد شده و کنتاکتها تغییر وضعیت میدهند. به این ترتیب میتوان یک مصرفکننده را بدون عبور مستقیم جریان مدار قدرت از تجهیزات کنترلی، قطع و وصل کرد.

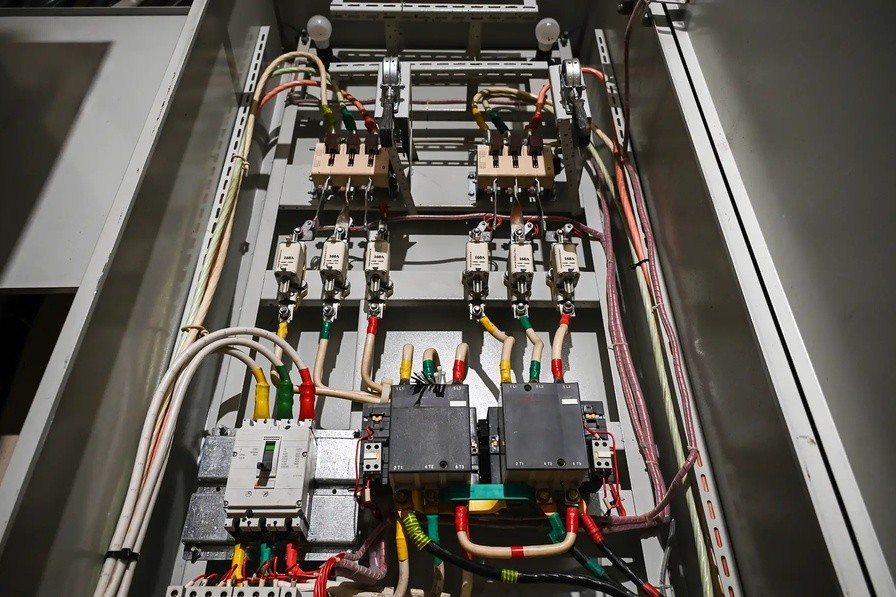

تصویری از کنتاکتور نصبشده داخل تابلو برق صنعتی
کنتاکتور چگونه کار میکند؟
نحوه عملکرد کنتاکتور بر پایه ایجاد میدان مغناطیسی در بوبین است. زمانی که مدار فرمان، ولتاژ موردنیاز را به بوبین اعمال میکند، هسته متحرک به سمت هسته ثابت کشیده میشود و وضعیت کنتاکتها تغییر میکند. در نتیجه، کنتاکتهای اصلی میتوانند مدار قدرت را وصل کنند و برق را به مصرفکننده برسانند. با قطع شدن جریان بوبین، نیروی مغناطیسی از بین میرود و مکانیزم داخلی، کنتاکتها را به وضعیت اولیه بازمیگرداند. این ساختار باعث میشود که کنترل تجهیزاتی مانند موتورهای الکتریکی از طریق مدار فرمان سادهتر و ایمنتر انجام شود.
اجزای کنتاکتور
تا اینجا نسبتا یاد گرفتید که کنتاکتور چیست؟ اکنون باید با بخشهای اصلی آن آشنا شویم. یکی از اجزای کنتاکتور بوبین است که وظیفه ایجاد میدان مغناطیسی را بر عهده دارد و با ولتاژ مشخصی از طرف مدار فرمان تغذیه میشود. کنتاکتهای اصلی برای عبور جریان مدار قدرت به کار میروند و کنتاکتهای کمکی برای اجرای وظایف کنترلی، مانند ارسال فرمان یا تغییر وضعیت در مدار استفاده میشوند. هسته ثابت و متحرک نیز بخش مغناطیسی کنتاکتور را تشکیل میدهند. علاوه بر این، محفظه، فنرها و سیستم خاموش کردن جرقه از دیگر اجزایی هستند که در عملکرد و ایمنی این تجهیز نقش دارند.
انواع کنتاکتور کداماند؟
انواع کنتاکتور را میتوان بر اساس کاربرد، تعداد پلها، نوع جریان و مشخصات بوبین دستهبندی کرد. کنتاکتور سهپل یا کنتاکتور سهفاز در مدارهای سهفاز و راهاندازی بسیاری از موتورهای صنعتی کاربرد دارد، در حالی که مدلهای دیگر برای مدارهای تکفاز یا کاربردهای خاص استفاده میشوند. کنتاکتورها همچنین از نظر ولتاژ بوبین میتوانند متفاوت باشند. بوبین آنها برای ولتاژهای مختلف AC یا DC طراحی میشود. هنگام انتخاب مدل مناسب، باید جریان و توان بار، نوع مصرفکننده، ولتاژ مدار قدرت و ولتاژ مدار فرمان بررسی شود و انتخاب کنتاکتور صرفا بر اساس اندازه ظاهری آن درست نیست.
کنتاکتور چه کاربردی دارد؟
کاربرد کنتاکتور بیشتر در مدارهایی است که در آنها نیاز به قطع و وصل مکرر یا کنترل از راه دور بارهای الکتریکی وجود دارد. راهاندازی و کنترل موتورهای الکتریکی، پمپها، کمپرسورها، سیستمهای تهویه، تجهیزات گرمایشی و برخی مدارهای روشنایی از کاربردهای رایج آن هستند. برای مثال، در یک مدار راهاندازی موتور میتوان از کنتاکتور برای وصل کردن مدار قدرت استفاده کرد و کنترل آن را از طریق شستیهای مدار فرمان انجام داد. در چنین سیستمی معمولا کنتاکتور بهتنهایی وظیفه حفاظت کامل موتور را بر عهده ندارد و برای حفاظت مناسب تجهیزاتی مانند رله اضافهبار نیز موردنیاز هستند.

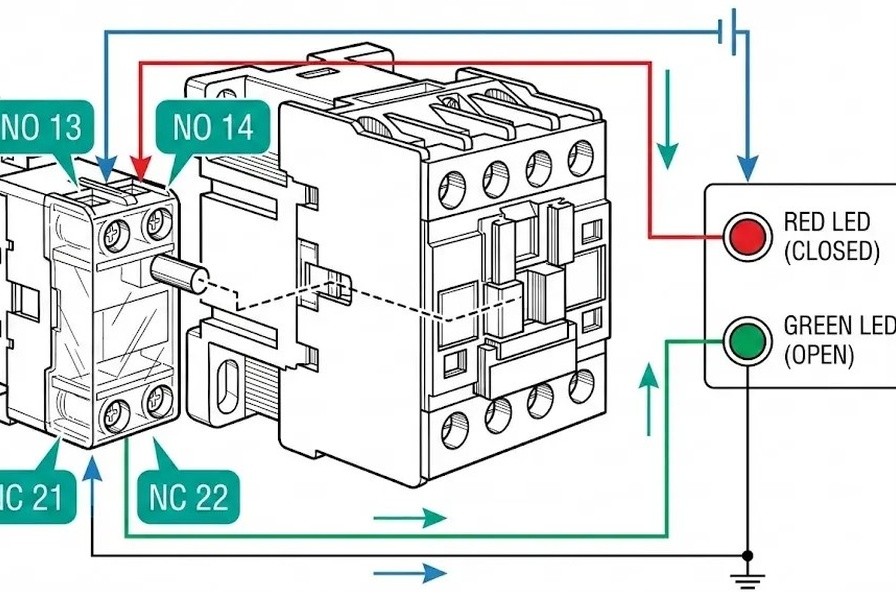

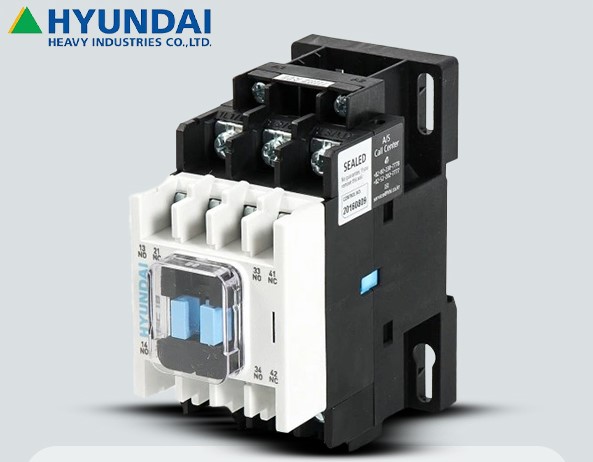

کنتاکتورهای قدرت و مدار فرمان
هنگام انتخاب کنتاکتور به چه نکاتی توجه کنیم؟
تا اینجا کاملا میدانید که کنتاکتور چیست؟ در این بخش با نکات مهمی که در زمان خرید باید به آنها توجه کنید آشنا میشوید. برای انتخاب کنتاکتور مناسب لازم است مشخصات بار و شرایط کاری آن بهدقت بررسی شود. جریان نامی، توان مصرفکننده، نوع بار، تعداد دفعات قطع و وصل، ولتاژ مدار قدرت و ولتاژ بوبین از مهمترین این عوامل هستند. برای موتورهای الکتریکی، نوع کاربرد و جریان راهاندازی اهمیت ویژهای دارد و باید کنتاکتوری متناسب با رده کاری موردنیاز انتخاب شود. استفاده از کنتاکتور با ظرفیت نامتناسب میتواند باعث افزایش استهلاک کنتاکتها و کاهش عمر تجهیز شود. بنابراین بهتر است انتخاب نهایی بر اساس مشخصات فنی سازنده و شرایط واقعی مدار انجام شود.
