فیوز مینیاتوری چیست؟ انواع، کاربرد و نحوه عملکرد آن
فیوز مینیاتوری چیست؟ انواع، کاربرد و نحوه عملکرد آن
فیوز مینیاتوری یا کلید مینیاتوری یکی از تجهیزات مهم در سیستمهای برق ساختمان است که برای محافظت از مدارها در برابر اضافهبار و اتصال کوتاه استفاده میشود. این وسیله زمانی که جریان عبوری از مدار از حد مجاز بیشتر شود، بهصورت خودکار مدار را قطع میکند تا احتمال آسیب به سیمها و تجهیزات کاهش پیدا کند. فیوزهای مینیاتوری برخلاف فیوزهای قدیمی که پس از سوختن باید تعویض میشدند، پس از برطرف شدن مشکل با بازگرداندن اهرم به حالت فعال دوباره قابل استفاده هستند. به همین دلیل، این تجهیز در تابلوهای برق واحدهای مسکونی، اداری و بسیاری از محیطهای تجاری کاربرد گستردهای دارد.

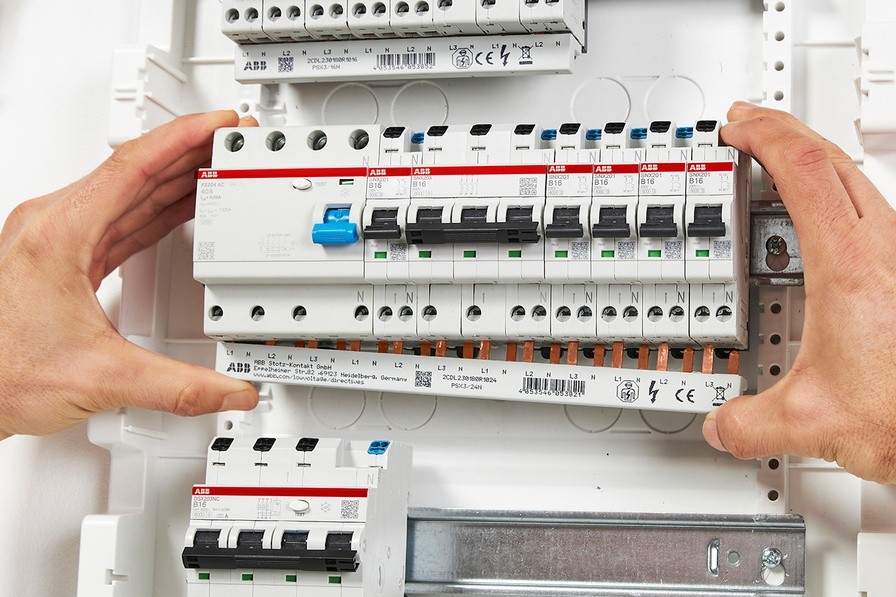

چند کلید مینیاتوری نصبشده روی یک تابلو برق
فیوزهای مینیاتوری چگونه کار میکنند؟
عملکرد فیوز مینیاتوری بر پایه دو مکانیزم اصلی است: بخش حرارتی برای تشخیص اضافهبار و بخش مغناطیسی برای واکنش سریع به اتصال کوتاه. در اضافهبار، افزایش جریان برای مدتی ادامه پیدا میکند و بخش حرارتی پس از رسیدن به شرایط مشخص، مدار را قطع میکند. در اتصال کوتاه، احتمالا جریان بهسرعت افزایش مییابد. درنتیجه مکانیزم مغناطیسی نیز در مدت زمان کوتاهی عمل میکند. با این دو ویژگی کلید مینیاتوری میتواند در برابر دو نوع خطای رایج از مدار محافظت کند. البته عملکرد صحیح آن به انتخاب آمپراژ و مشخصات مناسب برای همان مدار نیز وابسته است.
انواع فیوز مینیاتوری بر اساس منحنی عملکرد
انواع فیوز مینیاتوری از نظر منحنی عملکرد نیز متفاوت هستند و انتخاب آنها باید با توجه به نوع بار انجام شود. مدلهای منحنی B برای مدارهایی با جریان راهاندازی پایین، مانند بسیاری از مدارهای روشنایی و مصارف خانگی، کاربرد دارند. منحنی C بیشتر برای بارهایی که هنگام روشن شدن جریان اولیه بیشتری ایجاد میکنند، مانند برخی موتورها و تجهیزات الکتریکی، استفاده میشود. منحنی D نیز برای بارهایی با جریان راهاندازی بسیار بالا کاربرد دارد. بنابراین هنگام انتخاب فیوز مینیاتوری، فقط مقدار جریان نامی را بررسی نکنید و نوع مصرفکننده و شرایط راهاندازی آن را نیز در نظر بگیرید.

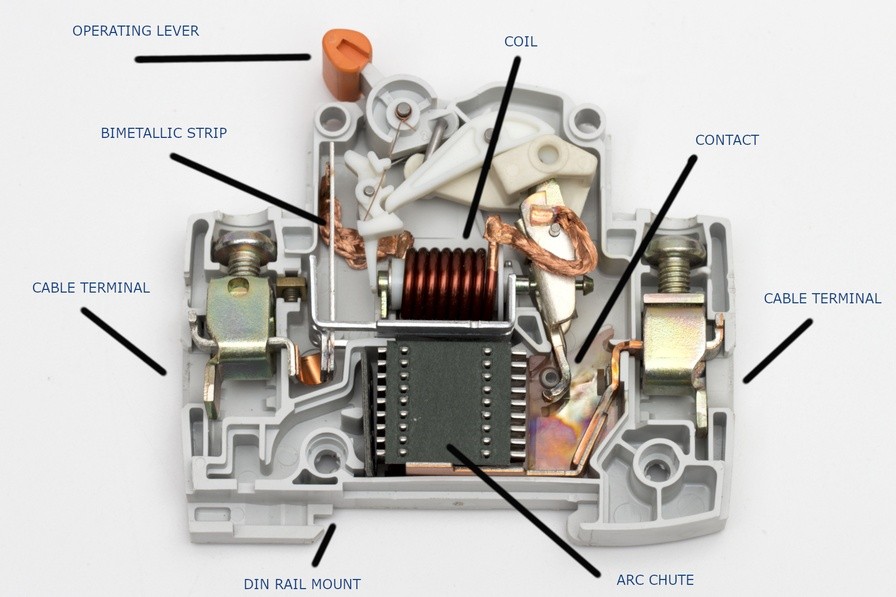

نمای داخلی یکی از فیوزهای مینیاتوری
کاربرد فیوز مینیاتوری در مدارهای برق
کاربرد فیوز مینیاتوری، تفکیک و حفاظت از مدارهای مختلف ساختمان است. برای مثال، در یک تابلو برق میتوان برای مدار روشنایی، پریزها و برخی تجهیزات پرمصرف، کلیدهای جداگانهای در نظر گرفت. در این حالت اگر یکی از مدارها دچار اضافهبار یا اتصال کوتاه شود، همان بخش قطع میشود و سایر مدارها لزوما از کار نمیافتند. انتخاب آمپراژ باید با توجه به ظرفیت سیمکشی و جریان مجاز مدار انجام شود؛ بنابراین استفاده از کلیدی با آمپراژ بالاتر صرفا برای جلوگیری از قطع مکرر برق، تصمیم درستی نیست و میتواند ایمنی مدار را کاهش دهد.
نکات مهم هنگام انتخاب فیوز مینیاتوری
برای انتخاب فیوز مینیاتوری مناسب باید عواملی مانند جریان نامی، منحنی عملکرد، قدرت یا ظرفیت قطع، نوع بار و مشخصات سیمکشی بررسی شوند. اگر یک کلید مینیاتوری بهطور مکرر قطع میشود، بهتر است علت این اتفاق مشخص شود و صرفا با بالا بردن آمپراژ یا وصل کردن دوباره کلید، مشکل نادیده گرفته نشود. دلیل این وضعیت میتواند اضافهبار، اتصال کوتاه یا ایراد در یکی از تجهیزات متصل به مدار باشد. همچنین نصب و تغییر تجهیزات حفاظتی تابلو برق، بهخصوص در مدارهای پیچیده، بهتر است توسط فرد متخصص انجام شود تا انتخاب تجهیزات با شرایط واقعی سیستم هماهنگ باشد و سطح ایمنی مدار به شکل مناسبی حفظ شود.
